一、关于灭火原理

   气体灭火系统是以气体作为灭火介质，通过气体在整个防护区或保护对象周围的局部区域建立起灭火浓度实现灭火的灭火系统。我们先来复习一下气体灭火系统的工作原理：

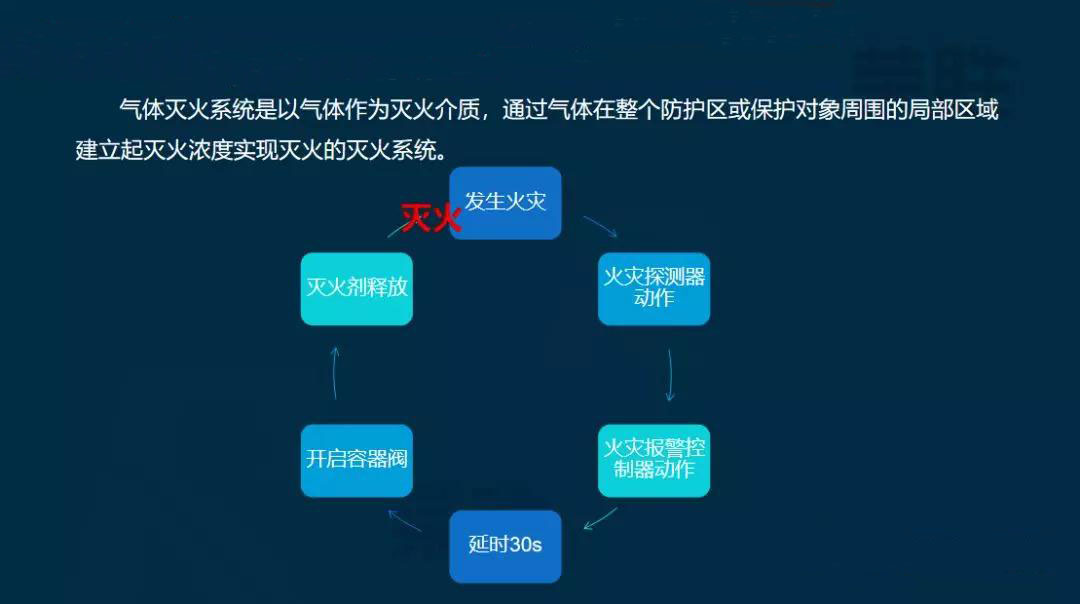

   1.气体灭火系统控制流程图：

 2.触发信号：应由同一防护区域内两只独立的火灾探测器的报警信号、一只火灾探测器与一只手动火灾报警按钮的报警信号或防护区外的紧急启动信号，作为系统的联动触发信号，探测器的组合宜采用感烟火灾探测器和感温火灾探测器。

   3.警报装置动作流程:

   ①单一火警信号，防护区内声光报警

   ②复合火警信号，防护区外声光报警

   ③信号反馈装置动作，放气指示灯亮

   二、关于检漏装置

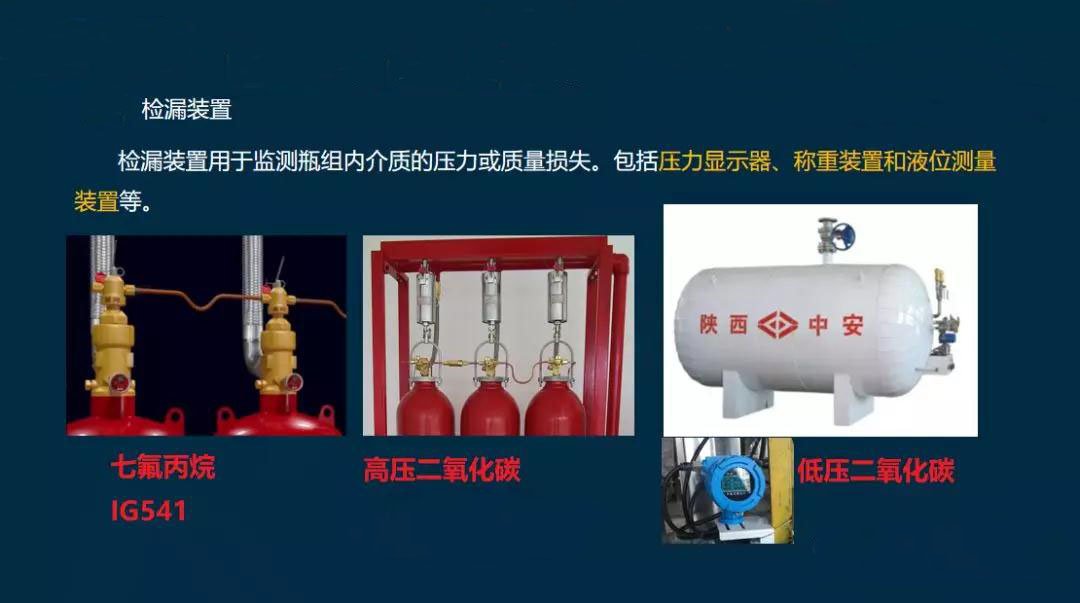

   我们大家都知道，不同的气体灭火剂是以不同的形态，储存于储瓶内的。那么，我们在设计这些不同的气体灭火装置的时候，就会有不同的考虑。

   比如说检漏装置，高压二氧化碳、外储压式七氟丙烷因为是液态储存，是不能够通过压力表来检测灭火剂是否泄漏了的，只能用称重装置来检漏（说白了就是整个弹簧秤把储瓶吊起来）。

而低压二氧化碳虽然也是液态储存，可以采用称重检漏，但是考虑到成本问题和易操作性，大家一般都是采用的液位计来检漏的。

IG541因为储瓶内充装的都是气体，可以采用压力表检漏。内储压式七氟丙烷虽然也是液态储存，但是因为储瓶内有加压气体的存在，用称重检漏起不到该有的作用，因此也采用压力表检漏。

 三、关于安全泄压装置与低泄高封阀

  安全泄放装置装于瓶组和集流管上，以防止瓶组和灭火剂管道非正常受压时爆炸。瓶组上的安全泄放装置可装在容器上或容器阀上。

我们先来讲一讲集流管上的安全泄压阀，当储瓶中的灭火剂被释放出来以后，都会汇集于集流管，此时集流管承受着很大的压力，如果恰好选择阀没有被打开，大量的灭火剂汇集于集流管无处释放，势必会引发爆炸。在集流管安装安全泄压阀则可以避免这类事故的发生，安全泄压阀的工作原理见下图;

 其实就是一个弹簧开关，平时弹簧依靠自身弹力将底下的顶板顶死，阀门处于关闭状态，一旦管路超压，气体就会顶开弹簧，阀门开启放气泄压。

   安全泄放装置可分为灭火剂瓶组安全泄放装置、驱动气体瓶组安全泄放装置和集流管安全泄放装置。

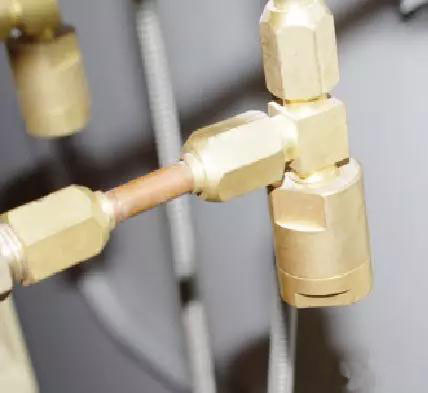

我们再来看看低泄高封阀，低泄高封阀是为了防止系统由于驱动气体泄漏的累积而引起系统的误动作而在管路中设置的阀门。它安装在系统启动管路上，正常情况下处于开启状态，只有进口压力达到设定压力时才关闭，其主要作用是排除由于气源泄漏积聚在启动管路内的气体。

  四、关于单向阀

单向阀分为两种：1.灭火剂流通管路单向阀；2.驱动气体控制管路单向阀。

灭火剂流通管路单向阀同水系统里的止回阀功能一样，是控制管道介质单方向流动的阀门。安装于连接管与集流管之间，防止灭火剂从集流管向灭火剂瓶组返流。

驱动气体控制管路单向阀，作用复杂一点，安装于启动管路上，用来控制气体流动方向，启动特定的阀门。

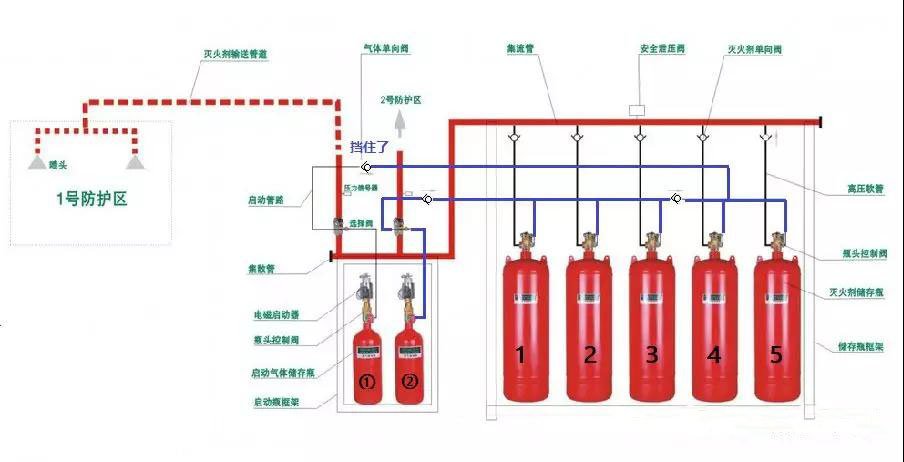

简单地说就是：1.在组合分配系统中，1号防护区发生火灾了，因为1号防护区比较小，不可能也不需要把系统的灭火剂储瓶全打开，驱动气体控制管路单向阀，要能够控制打开和1号防护区对应的灭火剂储瓶的阀门。例如下图，1号防护区发生火灾了只需要打开2个瓶（4号和5号灭火剂储瓶）。
